Hướng dẫn ghép nối RFD40 với Zebra TC22, TC27 và TC53

Giới thiệu thiết bị RFD40 và dòng máy TC22, TC27, TC53

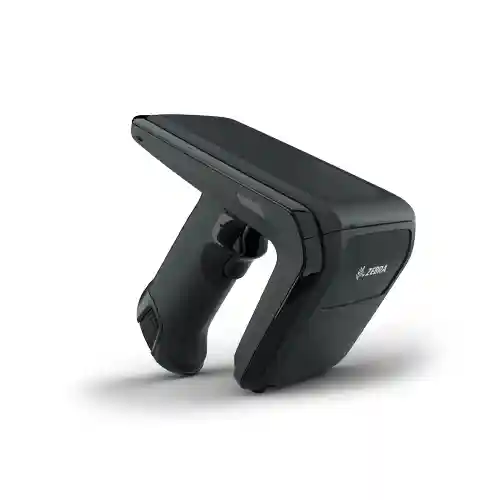

Zebra RFD40 là đầu đọc RFID UHF cầm tay hiệu suất cao, được thiết kế để kết nối nhanh với các thiết bị Android Zebra như TC22, TC27 và TC53 thông qua giao tiếp eConnex hoặc Bluetooth. Khi kết hợp, bộ đôi tạo thành một giải pháp quét RFID linh hoạt, mạnh mẽ, phù hợp cho quản lý kho, bán lẻ và sản xuất.

1. Chuẩn bị thiết bị trước khi ghép nối

  • Đảm bảo thiết bị TC22, TC27 hoặc TC53 đã được sạc đầy và đang hoạt động bình thường.
  • Đầu đọc RFD40 cũng cần sạc pin đầy trước khi sử dụng.
  • Cập nhật hệ điều hành thiết bị Zebra lên phiên bản mới nhất (nếu có).
  • Tải và cài đặt ứng dụng hỗ trợ từ Zebra như: 123RFID Mobile hoặc Zebra RFID Mobile SDK demo app.

2. Ghép nối bằng eConnex (Dock kết nối vật lý)

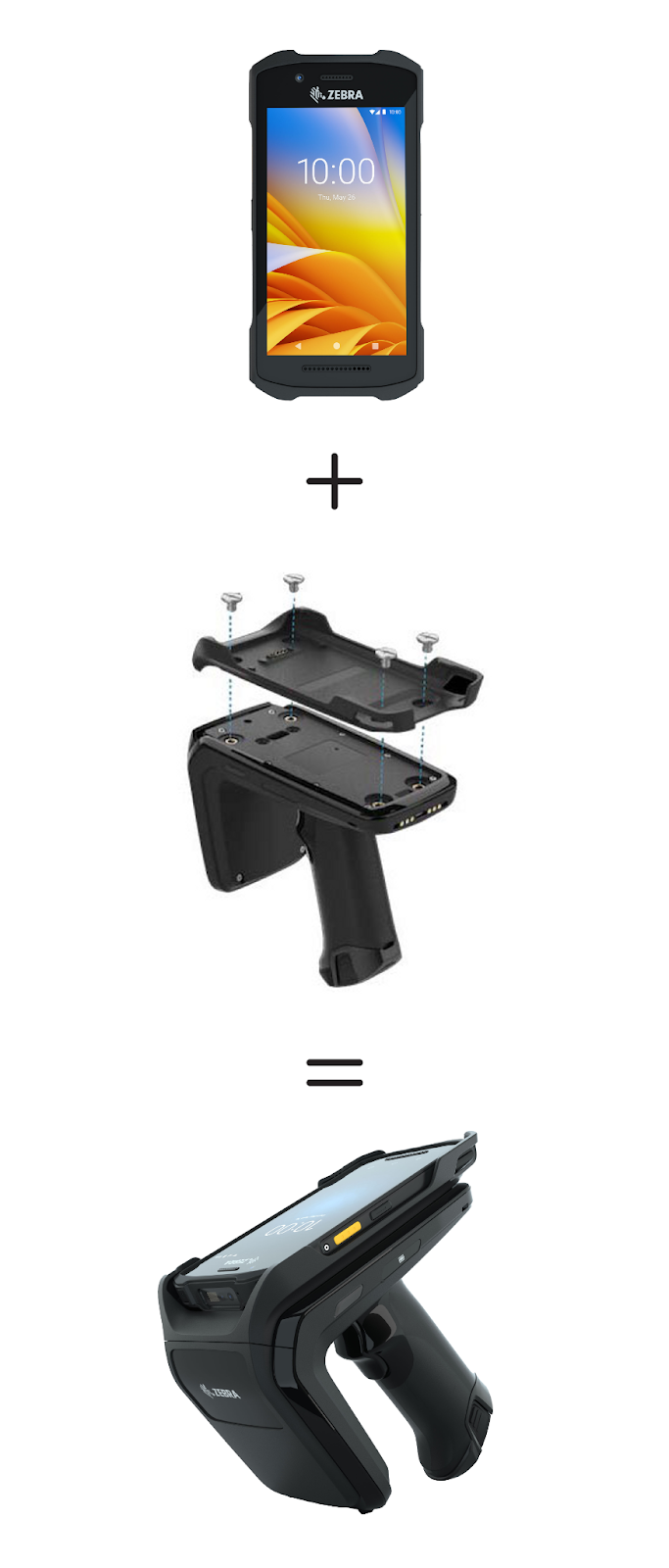

Nếu bạn sử dụng RFD40 với eConnex cradle (gắn vật lý), hãy thực hiện như sau:

  • Chọn đúng cradle dành cho thiết bị (TC22/TC27 dùng cradle riêng, TC53 dùng cradle khác).
  • Gắn thiết bị vào cradle theo đúng khớp kết nối ở đáy máy.
  • RFD40 sẽ tự động nhận diện thiết bị và cấp nguồn. Màn hình sẽ hiển thị tình trạng ghép nối.
  • Mở ứng dụng RFID (ví dụ: 123RFID Mobile) để kiểm tra khả năng quét thẻ.

3. Ghép nối bằng Bluetooth (không dùng cradle)

Trong trường hợp không sử dụng dock eConnex, bạn có thể kết nối RFD40 với TC22, TC27 hoặc TC53 qua Bluetooth:

  1. Trên RFD40, nhấn và giữ nút Bluetooth cho đến khi đèn LED nhấp nháy màu xanh.
  2. Trên thiết bị Zebra, vào Settings > Bluetooth và bật Bluetooth.
  3. Chọn thiết bị có tên “RFD40-xxxx” từ danh sách.
  4. Chấp nhận yêu cầu ghép đôi và nhập mã PIN nếu được yêu cầu (thường là 1234 hoặc 0000).
  5. Sau khi ghép nối thành công, mở ứng dụng RFID để bắt đầu sử dụng.

4. Kiểm tra hoạt động của RFD40 sau khi ghép nối

  • Mở ứng dụng RFID của Zebra (hoặc phần mềm tùy chỉnh của doanh nghiệp).
  • Nhấn nút trigger để bắt đầu đọc RFID tags.
  • Kiểm tra xem số lượng và mã EPC hiển thị có chính xác không.
  • Nếu không đọc được, kiểm tra lại kết nối Bluetooth hoặc tháo/lắp lại cradle.

5. Một số lưu ý khi ghép nối RFD40

  • Không ghép RFD40 với nhiều thiết bị Zebra cùng lúc.
  • Đảm bảo phần mềm điều khiển RFID được cài đặt đầy đủ trên TC22, TC27 hoặc TC53.
  • Nếu kết nối chập chờn, hãy reset lại RFD40 và thực hiện ghép nối lại từ đầu.
  • Khuyến nghị sử dụng cradle eConnex cho kết nối ổn định trong môi trường công nghiệp.
